Tailless wire-indsatser med høj præcision: ekstraordinære anti-løsning
Produkter Beskrivelse
Høj - Præcision Tailless Wire -indsatser skiller sig ud i fastgørelsesopløsninger og kan prale af enestående anti -løsningskapaciteter, der er afgørende for kritiske anvendelser . fremstillet med avanceret CNC -bearbejdning, de opnår en trådtolerance så lav som 0 . 01mm, langt overgår standarden 0 {.} 05mm i almindelige indsatser. Denne ultra - præcision sikrer en perfekt pasform, der minimerer mikro -bevægelser, der forårsager løsning.
In vibration tests simulating industrial environments (10 - 2000Hz, 5G acceleration), these inserts maintain a 99.9% anti - loosening rate over 1 million cycles, while conventional inserts fail at 200,000 cycles. The tailless design, combined with a unique helical structure, distributes stress evenly, Reduktion af risikoen for trådskader med 70%.
De er lavet af varme - behandlet legeringsstål (HRC 40 - 45), de tilbyder en trækstyrke på 1200MPa, hvilket sikrer holdbarhed under høje belastninger . tilgængelig i m 3 - m12 størrelser, de overholder ISO 4762 standarder for præcision fastening . Om i aerosps instrumentes (hvor vibration - inducerer - inducer - inducer - inducer - inducer - inducation - inducation - inducation - inducation - inducation - inducation - inducation - inducation - inducation - inducation - inducer - inducation - inducation - inducation - inducation - inducation - inducation - inducer til præcision fastening {{. om i aerospac Løsning kan forårsage systemfejl) eller højhastighedsmaskiner, disse indsatser giver pålidelige, langvarige fastgørelse . Deres anti -løsning ydelse forbedrer ikke kun udstyrsikkerhed, men nedskærer også vedligeholdelsesomkostninger med 35% ved at reducere re -stramning af behov, hvilket gør dem til et ideelt valg til præcision - kræver industrier .}
Produkter Beskrivelse
Anvendelsesområder:
Meget brugt i rumfart, bilproduktion, energiudstyr, ingeniørmaskiner og andre felter med høje krav til gevindforbindelse pålidelighed, især egnet til arbejdsmiljøer med hyppige vibrationer og store temperaturforskelle .
Installationsinstruktioner:
1. Brug et specielt tryk til at behandle installationshullet
2. Brug det matchende installationsværktøj til samling
3. Sørg for, at installationshåndtaget fjernes efter installationen
4. Det anbefales at rengøre det gevindhul og fjerne burrs inden installationen
Dette produkt har bestået ISO 9001 -certificering af kvalitetsstyringssystemet og overholder flere internationale standarder, hvilket giver kunder
Produkter Beskrivelse
FAQ
Spørgsmål: Hvor lang er din leveringstid?
A: Generelt er det ca. 10 dage, hvis varerne er på lager ., eller det er 15-20 dage, hvis varerne ikke er på lager, er det i henhold til kvantitet .
Spørgsmål: Leverer du prøver? Er det gratis eller ekstra?
A: Ja, prøver til gratis opladning kunne tilbydes før ordre .
Spørgsmål: Hvad med betalingsbetingelserne?
A: Handelsperiode - FOB/CIF/CNF/EXW, vi kunne alle acceptere og forhandle om tilbud .
Spørgsmål: Trader du firma eller producent?
A: Vi er producent .
Spørgsmål: Hvad er leveringstiden?
A: Det afhænger af din ordremængde . det handler om 20-40 dage for standard, 35-60 dage for ikke-standardiserede . tjek det med salgsrepræsentativ, han/hun vil give en nøjagtig dato for forsendelse .
| Metric Series Wire Sleeve tekniske datablad - Metrisk (metrisk) grove tråde | ||||||||
| Nominel diameter (D) | Pitch of Spiral (P) | Nominel længde | Antal omgange (w) |
Ydre diameter i fri tilstand (Dz) |
Borediameter (gør) |
Boredybde (L3) |
Faktisk effektiv længde (L2) |
|
| ×d | ×L1 | |||||||
| 1.4 | 0.3 | 1d | 1.4 | 2.5 | 1.80-2.00 | 1.5 | 2.3 | 0.9 |
| 1.5d | 2.1 | 4.5 | 3 | 1.6 | ||||
| 2d | 2.8 | 7.0 | 3.7 | 2.3 | ||||
| 1.6 | 0.35 | 1d | 1.6 | 3.1 | 2.06-2.26 | 1.7 | 2.7 | 1.1 |
| 1.5d | 2.4 | 4.5 | 3.5 | 1.9 | ||||
| 2d | 3.2 | 6.2 | 4.3 | 2.7 | ||||
| 2.5d | 4.0 | 8.0 | 5.1 | 3.5 | ||||
| 3d | 4.8 | 10.1 | 5.9 | 4.3 | ||||
| 2 | 0.4 | 1d | 2.0 | 3.2 | 2.53-2.70 | 2.1 | 3.6 | 1.6 |
| 1.5d | 3.0 | 5.3 | 4.6 | 2.6 | ||||
| 2d | 4.0 | 7.4 | 5.6 | 3.6 | ||||
| 2.5d | 5.0 | 9.5 | 6.6 | 4.6 | ||||
| 3d | 6.0 | 11.6 | 7.6 | 5.6 | ||||
| 2.5 | 0.45 | 1d | 2.5 | 3.6 | 3.20-3.70 | 2.6 | 4.3 | 2.1 |
| 1.5d | 3.75 | 5.9 | 5.6 | 3.3 | ||||
| 2d | 5.0 | 8.2 | 6.8 | 4.6 | ||||
| 2.5d | 6.25 | 10.5 | 8.1 | 5.8 | ||||
| 3d | 7.5 | 12.8 | 9.3 | 7.0 | ||||
| 3 | 0.5 | 1d | 3.0 | 4.2 | 3.80-4.35 | 3.1 | 5.0 | 2.5 |
| 1.5d | 4.5 | 6.8 | 6.5 | 4.0 | ||||
| 2d | 6.0 | 9.4 | 8.0 | 5.5 | ||||
| 2.5d | 7.5 | 12 | 9.5 | 7 | ||||
| 3d | 9.0 | 14.6 | 11.0 | 8.5 | ||||
| 4 | 0.7 | 1d | 4.0 | 4 | 5.05-5.60 | 4.2 | 6.8 | 3.3 |
| 1.5d | 6.0 | 6.6 | 8.8 | 5.3 | ||||
| 2d | 8.0 | 9.1 | 10.8 | 7.3 | ||||
| 2.5d | 10.0 | 11.7 | 12.8 | 9.3 | ||||
| 3d | 12.0 | 14.2 | 14.8 | 11.3 | ||||
| 5 | 0.8 | 1d | 5.0 | 4.4 | 6.25-6.80 | 5.2 | 8.2 | 4.2 |
| 1.5d | 7.5 | 7.1 | 10.7 | 6.7 | ||||
| 2d | 10.0 | 9.9 | 13.2 | 9.2 | ||||
| 2.5d | 12.5 | 12.6 | 15.7 | 11.7 | ||||
| 3d | 15.0 | 15.3 | 18.2 | 14.2 | ||||
| 6 | 1 | 1d | 6.0 | 4.3 | 7.58-7.95 | 6.2 | 10.0 | 5.0 |
| 1.5d | 9.0 | 6.9 | 13.0 | 8.0 | ||||
| 2d | 12.0 | 9.6 | 16.0 | 11.0 | ||||
| 2.5d | 15.0 | 12.2 | 19.0 | 14.0 | ||||
| 3d | 18.0 | 14.9 | 22.0 | 17.0 | ||||
| 7 | 1 | 1d | 7.0 | 5.2 | 8.58-9.20 | 7.2 | 11.0 | 6.0 |
| 1.5d | 10.5 | 8.3 | 14.5 | 9.5 | ||||
| 2d | 14.0 | 11.5 | 18.0 | 13.0 | ||||
| 2.5d | 17.5 | 14.6 | 21.5 | 16.5 | ||||
| 3d | 21.0 | 17.4 | 25.5 | 20.5 | ||||
| 8 | 1.25 | 1d | 8.0 | 4.8 | 9.85-10.35 | 8.3 | 13.0 | 6.8 |
| 1.5d | 12.0 | 7.4 | 17.0 | 10.8 | ||||
| 2d | 16.0 | 10.6 | 21.0 | 14.8 | ||||
| 2.5d | 20.0 | 13.5 | 25.0 | 18.8 | ||||
| 3d | 24.0 | 16.5 | 29.0 | 22.8 | ||||
| 9 | 1.25 | 1d | 9.0 | 5.5 | 10.85-11.1 | 9.3 | 14.0 | 7.75 |
| 1.5d | 13.5 | 8.9 | 18.5 | 12.25 | ||||
| 2d | 18.0 | 12.2 | 23.0 | 16.75 | ||||
| 2.5d | 22.5 | 15.5 | 27.5 | 21.25 | ||||
| 3d | 27.0 | 18.8 | 32.0 | 25.75 | ||||
| 10 | 1.5 | 1d | 10.0 | 5.0 | 12.10-12.80 | 10.3 | 16.0 | 8.5 |
| 1.5d | 15.0 | 8.1 | 21.0 | 13.5 | ||||
| 2d | 20.0 | 11.2 | 26.0 | 18.5 | ||||
| 2.5d | 25.0 | 14.2 | 31.0 | 23.5 | ||||
| 3d | 30.0 | 17.3 | 36.0 | 28.5 | ||||
| 11 | 1.5 | 1d | 11.0 | 5.7 | 13.10-13.50 | 11.3 | 17.0 | 9.5 |
| 1.5d | 16.5 | 9.1 | 22.5 | 15.0 | ||||
| 2d | 22.0 | 12.5 | 28.0 | 20.5 | ||||
| 2.5d | 27.5 | 15.9 | 33.5 | 26.0 | ||||
| 3d | 33.0 | 19.1 | 39.0 | 31.5 | ||||
| 12 | 1.75 | 1d | 12.0 | 5.3 | 14.50-15.00 | 12.4 | 19.0 | 10.3 |
| 1.5d | 18.0 | 8.4 | 25.0 | 16.3 | ||||
| 2d | 24.0 | 11.6 | 31.0 | 22.3 | ||||
| 2.5d | 30.0 | 14.8 | 39.0 | 30.3 | ||||
| 3d | 36.0 | 18.0 | 43.0 | 34.3 | ||||
| 14 | 2 | 1d | 14.0 | 5.4 | 16.87-17.87 | 14.5 | 22.0 | 12.0 |
| 1.5d | 21.0 | 8.7 | 29.0 | 19.0 | ||||
| 2d | 28.0 | 11.9 | 36.0 | 26.0 | ||||
| 2.5d | 35.0 | 15.2 | 43.0 | 33.0 | ||||
| 3d | 42.0 | 18.4 | 50.0 | 40.0 | ||||
| 16 | 2 | 1d | 16.0 | 6.3 | 18.87-19.90 | 16.5 | 24.0 | 14.0 |
| 1.5d | 24.0 | 10.0 | 32.0 | 22.0 | ||||
| 2d | 32.0 | 13.7 | 40.0 | 30.0 | ||||
| 2.5d | 40.0 | 17.5 | 48.0 | 38.0 | ||||
| 3d | 48.0 | 21.2 | 56.0 | 46.0 | ||||
| 18 | 2.5 | 1d | 18.0 | 5.6 | 21.40-22.00 | 18.6 | 28.0 | 15.5 |
| 1.5d | 27.0 | 9.0 | 37.0 | 24.5 | ||||
| 2d | 36.0 | 12.3 | 46.0 | 33.5 | ||||
| 2.5d | 45.0 | 15.7 | 55.0 | 42.5 | ||||
| 3d | 54.0 | 19.0 | 64.0 | 51.5 | ||||
| 20 | 2.5 | 1d | 20.0 | 6.3 | 23.46-24.40 | 20.6 | 30.0 | 17.5 |
| 1.5d | 30.0 | 10.0 | 40.0 | 27.5 | ||||
| 2d | 40.0 | 13.8 | 50.0 | 37.5 | ||||
| 2.5d | 50.0 | 17.5 | 60.0 | 47.5 | ||||
| 3d | 60.0 | 21.2 | 70.0 | 57.5 | ||||
| 22 | 2.5 | 1d | 22.0 | 6.9 | 25.61-26.90 | 22.6 | 32.0 | 19.5 |
| 1.5d | 33.0 | 11.0 | 43.0 | 30.5 | ||||
| 2d | 44.0 | 15.0 | 54.0 | 41.5 | ||||
| 2.5d | 55.0 | 19.0 | 65.0 | 52.5 | ||||
| 3d | 66.0 | 23.0 | 76.0 | 63.5 | ||||
| 24 | 3 | 1d | 24.0 | 6.3 | 28.15-29.10 | 24.7 | 36.0 | 21.0 |
| 1.5d | 36.0 | 10.0 | 48.0 | 33.0 | ||||
| 2d | 48.0 | 13.7 | 60.0 | 45.0 | ||||
| 2.5d | 60.0 | 17.5 | 72.0 | 57.0 | ||||
| 3d | 72.0 | 21.2 | 84.0 | 69.0 | ||||
| 27 | 3 | 0.75d | 20.25 | 5.0 | 31.15-32.40 | 27.8 | 32.5 | 17.5 |
| 1d | 27.0 | 7.2 | 39.0 | 24.0 | ||||
| 1.5d | 40.5 | 11.4 | 52.5 | 37.5 | ||||
| 2d | 54.0 | 15.4 | 66.0 | 51.0 | ||||
| 2.5d | 67.5 | 19.5 | 79.5 | 64.5 | ||||
| 30 | 3.5 | 1d | 30.0 | 6.9 | 34.70-35.81 | 30.9 | 44.0 | 26.5 |
| 1.5d | 45.0 | 11.0 | 59.0 | 41.5 | ||||
| 2d | 60.0 | 15.0 | 74.0 | 56.5 | ||||
| 2.5d | 75.0 | 19.0 | 89.0 | 71.5 | ||||
| 3d | 90.0 | 23.0 | 104.5 | 86.5 | ||||
| 33 | 3.5 | 0.75d | 24.8 | 5.6 | 37.70-39.01 | 33.9 | 38.8 | 21.3 |
| 1d | 33.0 | 7.8 | 47.0 | 29.5 | ||||
| 1.5d | 49.5 | 12.2 | 63.5 | 46.0 | ||||
| 2d | 66.0 | 16.5 | 80.0 | 62.5 | ||||
| 36 | 4 | 0.75d | 27.0 | 5.1 | 41.33-42.67 | 37.0 | 43.0 | 23.0 |
| 1d | 36.0 | 7.0 | 52.0 | 32.0 | ||||
| 1.5d | 54.0 | 11.1 | 70.0 | 50.0 | ||||
| 2d | 72.0 | 15.2 | 88.0 | 68.0 | ||||

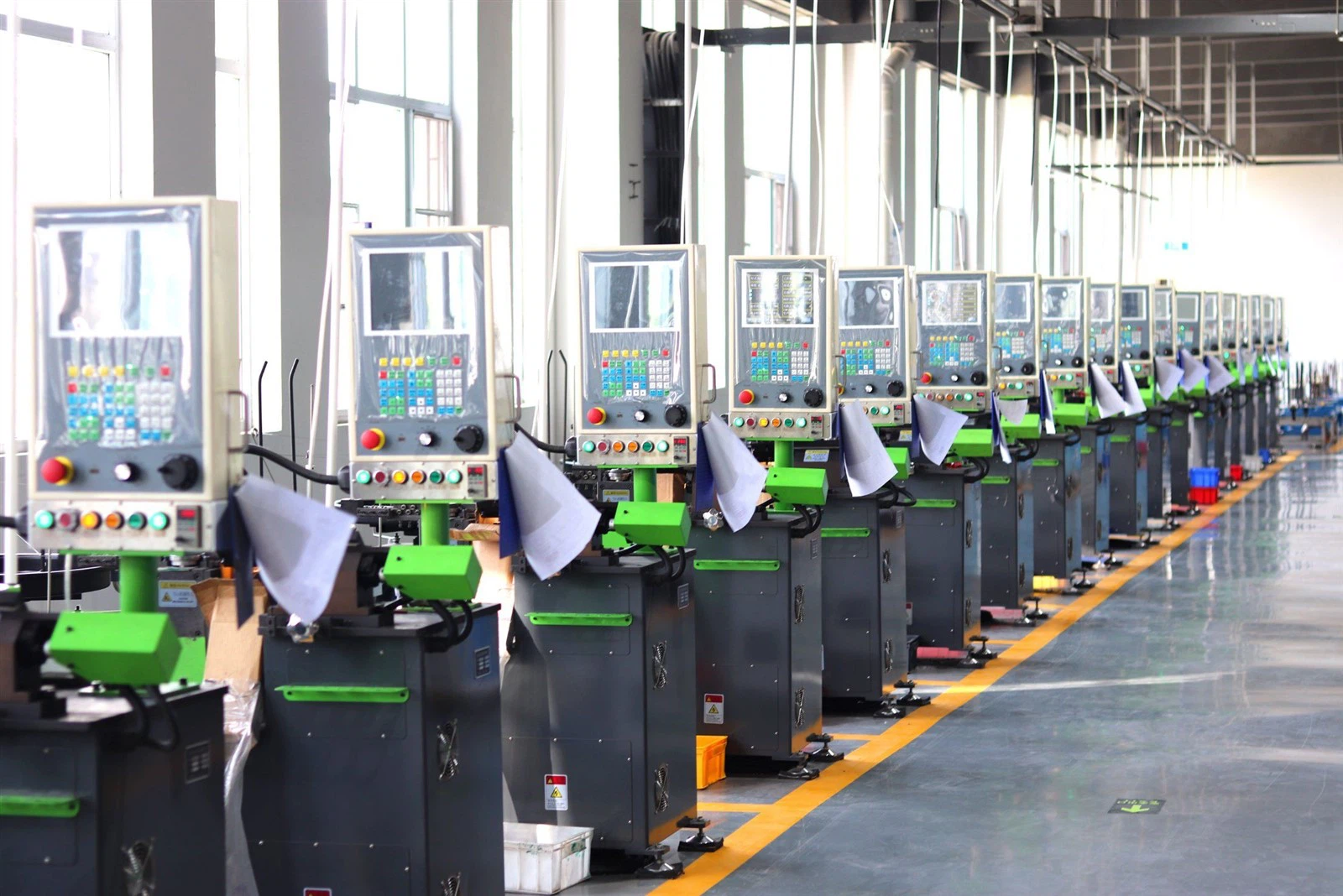

Virksomhedsprofil
